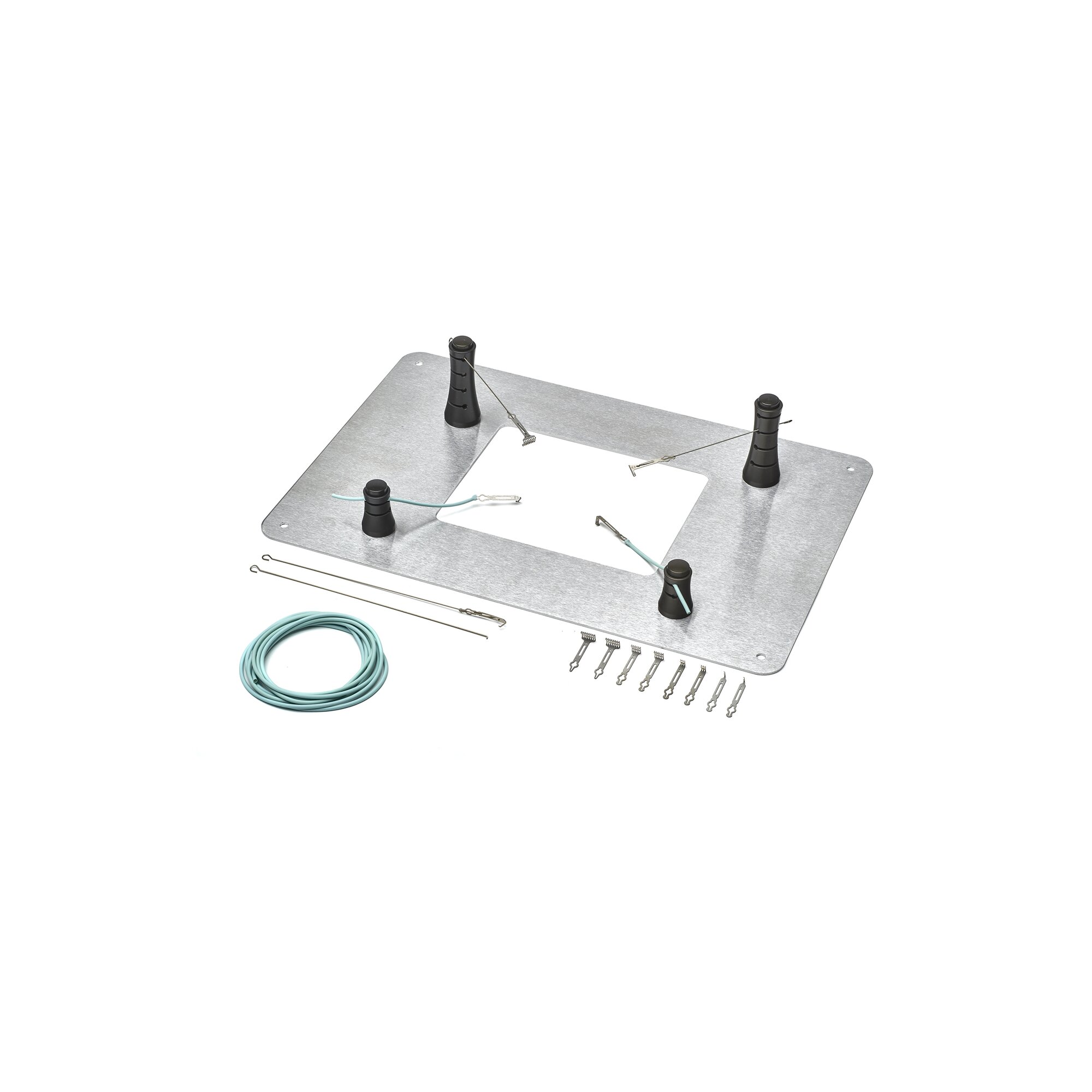

Magnetic Fixator Retraction System
Details
Art.-Nr. 18200-50
Dieses Retraktionssystem für Kleintiere (200 g bis 5 kg) vereinfacht die Einrichtungsprozedur und bietet dem Forscher einen ausgezeichneten Überblick über die zu operierende Stelle. Es besteht aus drei Komponenten:
1. Basisplatte (Nr. 18200-03 & 18200-04)
2. Fixatoren (Nr. 18200-01 & 18200-02)
3. Retraktor (Nr. 18200-05 bis 18200-12)
Die Basisplatten bestehen aus magnetischem Edelstahl und sind in zwei Größen erhältlich.
Die Oberfläche ist nicht reflektierend und beide Platten haben in der Mitte eine Öffnung, die für ein Kontrollsystem der Körpertemperatur des Tiers gedacht ist.
Die Öffnungsgrößen sind 10 x 13 cm für die kleine und 15 x 25 cm für die große Basisplatte.
Die Fixatoren sind bewegliche Anker aus eloxiertem Aluminium mit einem chirurgischen Seltenerdmagnet in der Basis zur Befestigung an einer beliebigen Stelle auf der Basisplatte.
Die Magneten beeinträchtigen die Laborelektronik nicht und können in der Nähe (3 cm) von ferromagnetischen Objekten verwendet werden.
Sie umfassen mit Drucktasten aktivierte Schnappschlösser, die entweder in die Draht- oder die Elastomerretraktoren eingreifen.
Die Retraktoren sind austauschbare Reaktorspitzen (Nr. 18200-08 bis 18200-12), die sich entweder mit dem Reaktordraht (Nr. 18200-05 & 18200-06) für statische Retraktion oder dem Elastomerdraht (Nr. 18200-07) für dynamische Retraktion verbinden.
Die Retraktorspitzen sind leicht und atraumatisch gegenüber empfindlichem Gewebe oder Membranen.
Alle Systembestandteile sind - mit Ausnahme der Elastomere (Nr. 18200-07) - autoklavierbar.

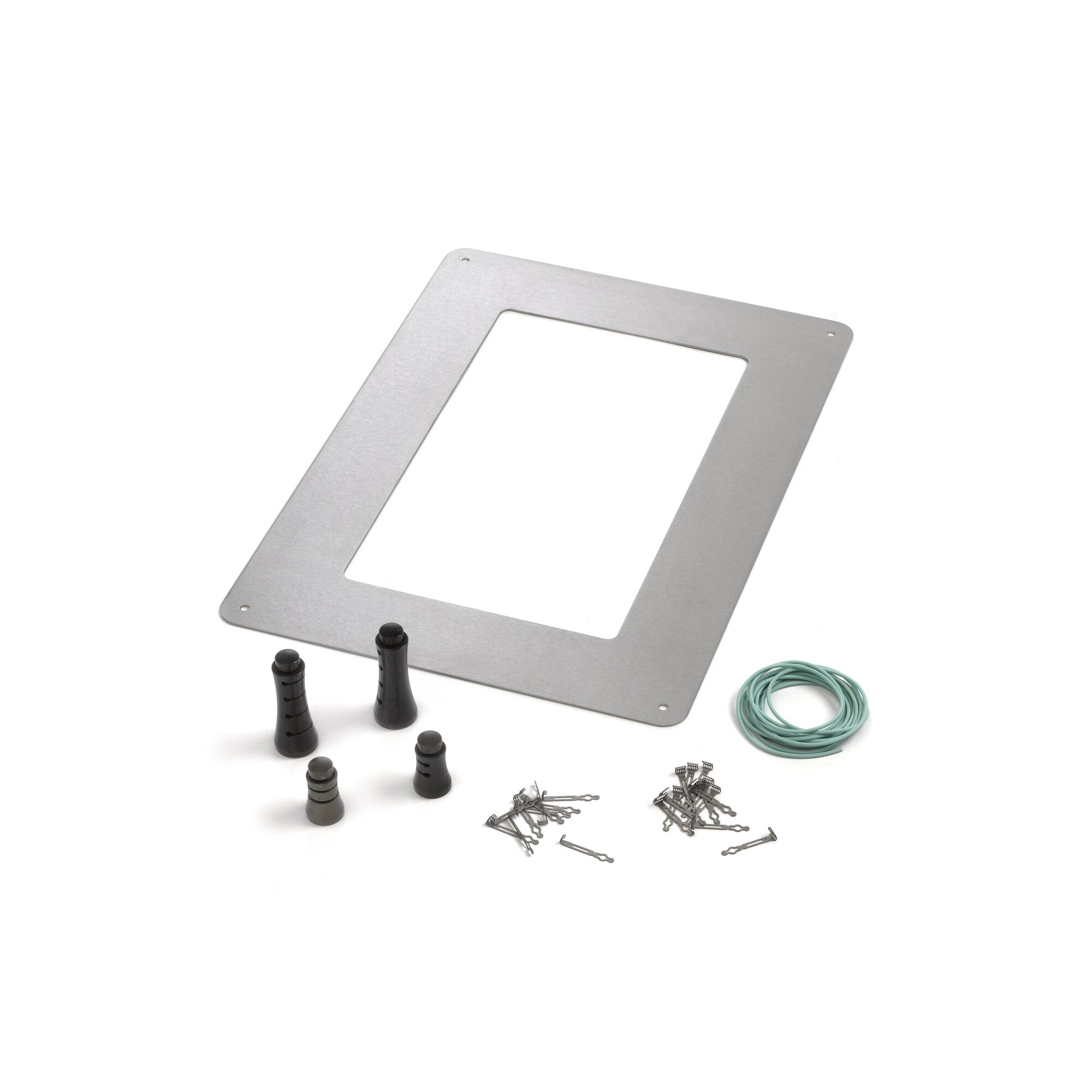

Set für Tiere von 200 g bis 5 kg (Nr. 18200-50) enthält:
1 große Basisplatte (Nr. 18200-04)
2 kurze Fixatoren (Nr. 18200-01)
2 lange Fixatoren (Nr. 18200-02)
1 Elastomer, 2 m Rolle (Nr. 18200-07)
1 Packung stumpfe Retraktoren, 2,5 mm breit (Nr. 18200-10)
1 Packung stumpfe Retraktoren, 5 mm breit (Nr. 18200-11)
1. Basisplatte (Nr. 18200-03 & 18200-04)
2. Fixatoren (Nr. 18200-01 & 18200-02)
3. Retraktor (Nr. 18200-05 bis 18200-12)
Die Basisplatten bestehen aus magnetischem Edelstahl und sind in zwei Größen erhältlich.
Die Oberfläche ist nicht reflektierend und beide Platten haben in der Mitte eine Öffnung, die für ein Kontrollsystem der Körpertemperatur des Tiers gedacht ist.
Die Öffnungsgrößen sind 10 x 13 cm für die kleine und 15 x 25 cm für die große Basisplatte.
Die Fixatoren sind bewegliche Anker aus eloxiertem Aluminium mit einem chirurgischen Seltenerdmagnet in der Basis zur Befestigung an einer beliebigen Stelle auf der Basisplatte.
Die Magneten beeinträchtigen die Laborelektronik nicht und können in der Nähe (3 cm) von ferromagnetischen Objekten verwendet werden.
Sie umfassen mit Drucktasten aktivierte Schnappschlösser, die entweder in die Draht- oder die Elastomerretraktoren eingreifen.
Die Retraktoren sind austauschbare Reaktorspitzen (Nr. 18200-08 bis 18200-12), die sich entweder mit dem Reaktordraht (Nr. 18200-05 & 18200-06) für statische Retraktion oder dem Elastomerdraht (Nr. 18200-07) für dynamische Retraktion verbinden.
Die Retraktorspitzen sind leicht und atraumatisch gegenüber empfindlichem Gewebe oder Membranen.
Alle Systembestandteile sind - mit Ausnahme der Elastomere (Nr. 18200-07) - autoklavierbar.
Set für Tiere von 200 g bis 5 kg (Nr. 18200-50) enthält:
1 große Basisplatte (Nr. 18200-04)
2 kurze Fixatoren (Nr. 18200-01)
2 lange Fixatoren (Nr. 18200-02)
1 Elastomer, 2 m Rolle (Nr. 18200-07)
1 Packung stumpfe Retraktoren, 2,5 mm breit (Nr. 18200-10)
1 Packung stumpfe Retraktoren, 5 mm breit (Nr. 18200-11)
Unsere Produkte sind nicht für die Anwendung am oder im menschlichen Körper bestimmt.
